歯車の加工設備をご紹介 | 菊地歯車株式会社

GEAR MACHINING EQUIPMENT歯車の加工設備

スパイラルベベルギア歯切り盤

国内初導入。
連続創成・プロファイル双方に対応。
非対称歯形歯車の研削及びポリッシング加工が可能。

成形歯車研削盤
エクスターナル・インターナルの加工が可能

理想を極めた高能率高精度スカイビング加工

高速歯研盤
バイアスコントロール可能

ハイコラムにより長尺軸物加工が可能

国内初号機。
ガイドレスヘリカル・バックテーパ・クラウニング加工が可能
1チャッキングにてダブルヘリカル加工が可能

中大形ワーク加工に最適なギヤシェーパ
位置決め精度の向上、熱変位による影響の低減など、あらゆる側面から加工の高精度化を実現

・スパイラルベベルギヤ・ゼロールギヤの加工が可能
・独自開発プログラムによる最適な歯面加工の実現

左右にスクロールできます ➔

円筒歯車用設備		本社(足利)	宇都宮	台数計	設備メーカー	適応モジュール	ワーク最大径	ワーク最大長さ
ホブ盤		58	6	64	神崎、ニデック、三菱重工、浜井	～M8	Φ350	400
ギヤシェーパ		19	2	21	Gleason P600、ニデック、三菱重工、唐津	～M12	Φ600	600
スカイビング		1		1	不二越	～M4.5	Φ450	250
シェービング盤		12	2	14	神崎、三菱重工	～M8	Φ350	150
ブローチ盤		6	1	7	タイガー、不二越、山陽マシン他	－	Φ300	1,400
ネジ転造盤		1		1	ツガミ	～M3	φ75	147
ラック転造盤		1		1	不二越	～M1.75	Φ400	140
歯車面取盤		35	3	38	カシフジ、山陽マシン、甲山他	M1.5～5	Φ200	300
ギヤホーニング盤		2		2	清和	－	Φ250	690
歯車研削盤	ライスハウァー(創成)	6	3	9	Reishauer RZ300、RZ400、RZ410 他	M0.5～M14	Φ400	300
	リープヘル(創成/成形)	2		2	Liebherr LGG280	M0.5～M5	Φ250	500
	KAPP(成形)	1	1	2	KAPP VX55、VX59	M0.5～10	Φ500	700
	サンプテンシリ(成形)		1	1	Samputensili S375G	～M15	φ375	1,000
ホブカッター研削盤		5	1	6	カシフジ、浜井	－	－	－
ピニオンカッター研削盤		3		3	黒田精工、飯田鉄工	－	－	－
シェービングカッター研削盤			1	1	三菱重工	－	－	－

左右にスクロールできます ➔

スパイラルベベルギヤ用設備	本社(足利)	台数計	設備メーカー	適応モジュール	ワーク最大径	ワーク最大長さ
歯切盤	2	2	綱島機械	～M3	φ100	－

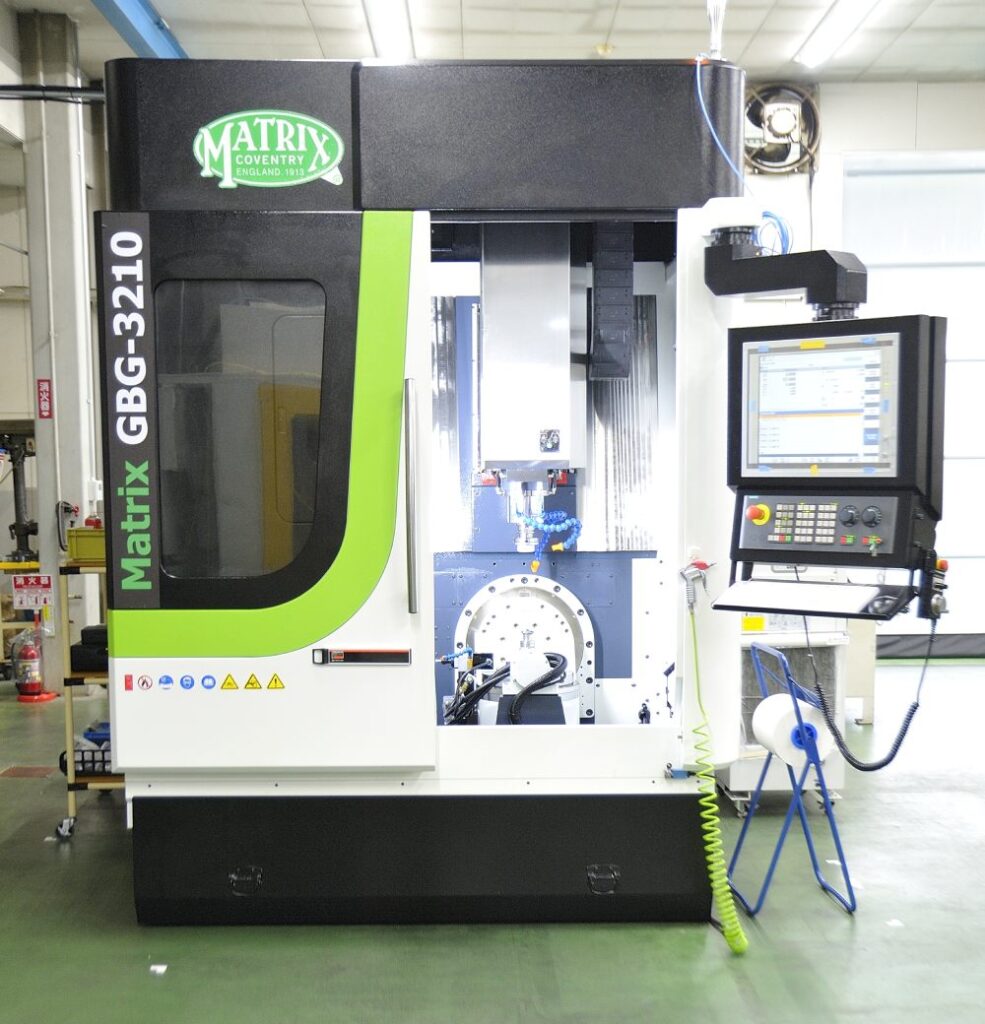

歯研盤	1	1	Matrix GBG-3210	～M3	φ100	－
カッター研削盤	1	1	綱島機械	－	－	－

自動車向け・油圧機器・建設機器向け・
航空・宇宙向け製品等、お気軽にお問い合わせ下さい。

0284-71-4315 受付時間 8:30～16:50(平日)
